طبقه بندی پودر فوق ریز

مزایای محصول

در مقایسه با طبقه‌بندی‌کننده‌های پودر سنتی، طبقه‌بندی‌کننده پودر فوق‌ریز سری TS-CX مزایای برجسته زیر را ارائه می‌کند:

1. اصل طبقه بندی پایدار طراحی ساختاری منحصر به فرد آن از تغذیه جانبی، یک دیسک پخش کننده رو به پایین و جریان هوای ورودی به سمت پایین، یکپارچه سازی اصول طبقه بندی گرانش، گریز از مرکز و گرداب مسطح برای دستیابی به جداسازی چند مرحله ای استفاده می کند.
2. سازگاری بالا سرعت قابل تنظیم روتور قفس و حجم هوا برای پردازش پودرهایی با چگالی و ظرافت متفاوت، مانند پودر گوگرد زدایی بر پایه کلسیم، کائولن فوق ریز، دی اکسید تیتانیوم، میکروپودر سرباره، خاکستر بادی بسیار ریز و سیمان، سازگار است. می توان از آن به عنوان یک وسیله کمکی برای سیستم های آسیاب مدار بسته یا به عنوان طبقه بندی مستقیم پودرهایی مانند خاکستر بادی استفاده کرد.
3. کنترل ظرافت راحت شفت اصلی طبقه‌بندی‌کننده از تنظیم سرعت بدون پله استفاده می‌کند و به سادگی با تغییر سرعت محور اصلی و حجم هوای فن، کنترل ظرافت را ممکن می‌سازد. محدوده تنظیم گسترده است و تنظیم ظرافت راحت، حساس و قابل اعتماد است.
4. صرفه جویی قابل توجه در انرژی. کل سیستم تجهیزات طراحی ساده ای را اتخاذ می کند که به طور قابل توجهی مقاومت سیستم را کاهش می دهد و به صرفه جویی قابل توجهی در انرژی دست می یابد.
5. انتخاب پودر بالا و راندمان طبقه بندی. این دستگاه دارای راندمان انتخاب پودر بیش از 85٪ است.
6. کیفیت محصول بهبود یافته است. سطح محصول نهایی می تواند به بیش از 450 متر مربع / کیلوگرم برسد، با باقی مانده الک 45 میکرومتر کمتر از 5٪.
7. عمر طولانی. اجزای بسیار پوشیدنی مانند دیسک درجه‌بندی، شاخ حلزون سیکلون، پره‌های راهنما، پره‌های درجه‌بندی روتور، پره‌های قفل هوای روتور، و مخروط پودری درشت تحت درمان ضد سایش قرار می‌گیرند. طبقه بندی کننده با یک صفحه آلیاژی مقاوم در برابر سایش پوشیده شده است که به طور قابل توجهی سایش را کاهش می دهد و به طور موثر عمر مفید تجهیزات را افزایش می دهد.
8. سیستم خنک کننده یاتاقان تحتانی محور اصلی از اصول طراحی روانکاری زیردریایی موسسه تیانجین استفاده می کند و مهر و موم های وارداتی آلمانی را در خود جای داده است که به طور موثر به دو موضوع اصلی نشت روغن روانکاری و نفوذ خاکستر به یاتاقان ها می پردازد و در نتیجه به طور موثر طول عمر بلبرینگ پایینی را افزایش می دهد. 9. کل دستگاه قبل از خروج از کارخانه تحت آزمایش تعادل پویا قرار می گیرد تا اطمینان حاصل شود که دقت تعادل پویا درجه بندی به سطح G63 می رسد. فن گردشی مجهز به طبقه‌بندی‌کننده یک پایه سازه فولادی یکپارچه را اتخاذ می‌کند و روی پایه با لنت‌های جذب شوک الاستیک نصب می‌شود که تاثیر ارتعاش فن بر روی پایه را کاهش می‌دهد و کل دستگاه را در حین کار بسیار پایدار می‌کند.

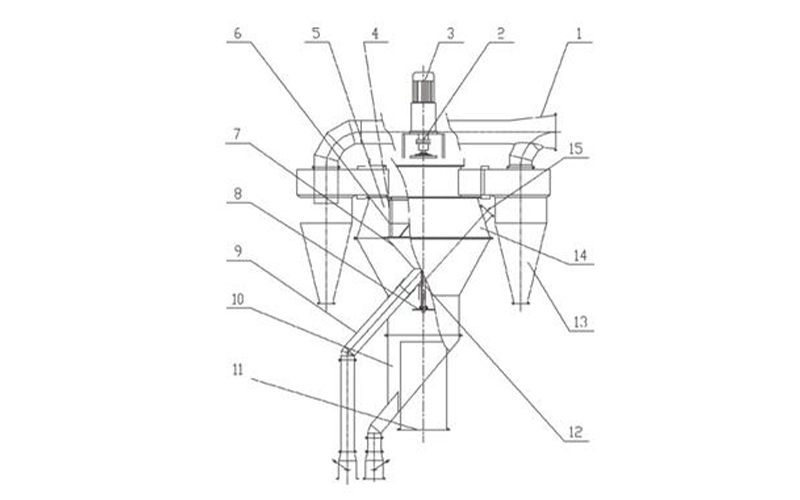

اصل کار

از طریق بهبودها، این محصول اکنون دارای سه بخش متمایز است: پراکندگی پودر، طبقه بندی و جمع آوری.

1. بخش پراکندگی: سینی پخش کننده از بالای قفس چرخان به پایین مخروط پایینی منتقل شده است، درگاه تغذیه به خارج از قفس چرخان منتقل شده است و ورودی هوا از کنار به پایین، رو به سینی پخش کننده منتقل شده است. این بهبودها مزایای زیر را به همراه داشته است:

(1) جداسازی موثر مناطق پراکندگی و انتخاب، تداخل بین ذرات درشت و ریز را در طول فرآیند طبقه‌بندی حذف می‌کند، از دمیدن مقادیر کمی پودر درشت به محصول نهایی جلوگیری می‌کند و محدوده توزیع اندازه ذرات را محدود می‌کند. یک منطقه طبقه بندی پایین تر ایجاد شده است که باعث کاهش بار در منطقه طبقه بندی اصلی می شود.

(2) سوئیچ به ورودی هوای پایین تر، سرعت پراکندگی مواد را در زیر سینی پخش کننده افزایش می دهد، فضای پراکندگی را گسترش می دهد و پراکندگی خوراک را به طور قابل توجهی بهبود می بخشد. این همچنین توزیع ناهموار هوا در منطقه طبقه بندی ناشی از ورودی هوای جانبی را حذف می کند و مقاومت باد را کاهش می دهد.

2. بخش طبقه بندی: بهبودهای ساختاری مناطق طبقه بندی بالا و پایین را ایجاد می کند.

منطقه طبقه بندی پایین در درجه اول طبقه بندی جاذبه را انجام می دهد. مواد از دیسک پخش پراکنده شده و توسط باد به سمت بالا پرتاب می شود. گرانش و مقاومت باد بر روی ماده اثر می گذارد و باعث می شود ذرات درشت پایین بیایند و ذرات ریزتر همراه با باد بالا بیایند و در نتیجه طبقه بندی شوند. همانطور که ذرات ریز همراه با باد بالا می‌روند، سطح مقطع سیلندر منبسط شده سرعت باد را کاهش می‌دهد و باعث می‌شود برخی از ذرات بزرگ‌تر تغییر جهت داده و غرق شوند که منجر به طبقه‌بندی بیشتر می‌شود.

در منطقه طبقه بندی بالا، کل میدان جریان با استفاده از تجزیه و تحلیل آیرودینامیکی بهینه شده است. یک منطقه طبقه بندی گرداب، متشکل از پره های راهنمای منحنی و یک روتور قفس، گنجانده شده است. این یک میدان جریان هوای یکنواخت و پایدار را در سطح حلقه طبقه بندی تضمین می کند. خطای نسبی در سرعت جریان هوا در هر نقطه از همان سطح عمودی کمتر از 3٪ است که طبقه بندی دقیق را تضمین می کند. جریان هوا، پودر حامل، بین پره های راهنمای منحنی و قفس وارد می شود و در نتیجه طبقه بندی رسوب گریز از مرکز انجام می شود. روتور طبقه بندی دیسکی شکل با سرعت ثابتی می چرخد ​​و یک میدان جریان هوای دوار پایدار در طبقه بندی کننده ایجاد می کند. این جریان هوای چرخشی روی پودر عمل می کند و تعادلی بین نیروی گریز از مرکز و مقاومت ایجاد می کند و به طبقه بندی پودر بسیار ریز دست می یابد.

3. منطقه جمع‌آوری: جمع‌آوری پودر با استفاده از جمع‌کننده گرد و غبار طوفان گردابی با مقاومت کم یا گردگیرکننده گرد و غبار کیسه ایرباکس پالس انجام می‌شود. (از آنجایی که گردگیرهای گرد و غبار سیکلون نمی توانند پودرهای بسیار ریز را جمع آوری کنند، که منجر به گردش پودر بسیار ریز می شود، از جمع کننده گرد و غبار کیسه ای پالس باکس هوا برای جلوگیری از گردش پودر بسیار ریز، افزایش محتوای پودر فوق ریز در محصول و بهبود کارایی انتخاب پودر استفاده می شود. این انتخاب کاربر است.)
