خشک کن سه درام

مزایای محصول

خشک کن های تلسکوپی سه درام عمدتاً برای خشک کردن مواد دانه ای در محدوده رطوبت و اندازه ذرات معین استفاده می شوند. اینها شامل ماسه زرد مورد استفاده در صنعت ملات مخلوط خشک، ماسه های قالب گیری مختلف مورد استفاده در صنعت ریخته گری، سرباره کوره بلند مورد استفاده در صنعت مصالح ساختمانی و سیمان، خاک رس ریز دانه و مواد ریز ذرات مورد استفاده در صنایع شیمیایی است که از نظر شیمیایی پایدار و در برابر دماهای بالا و گرد و غبار مقاوم هستند. بسته به رطوبت نهایی مورد نیاز صنایع مختلف، میزان رطوبت مواد خشک شده را می توان به زیر 1-0.5 درصد کاهش داد.

مواد وارد شده به خشک کن نباید به دیواره های درام یا صفحه بالابر بچسبد. دمای گاز تبادل حرارتی که وارد خشک کن می شود نباید از 750 درجه سانتی گراد بیشتر شود. در صورت نیاز به خشک کردن در دمای بالا، درام داخلی و صفحه بالابر در ورودی خشک کن می تواند از فولاد مقاوم در برابر حرارت ساخته شود.

خشک کن های تلسکوپی سه درام دارای ساختار جمع و جور و ردپایی کوچک هستند که تنها به نصف فضای خشک کن تک درام با همان خروجی نیاز دارد. آنها همچنین عملکرد قابل اعتماد، مصرف انرژی کم و راندمان حرارتی بالا را ارائه می دهند. آنها نتایج خشک کردن عالی ارائه می دهند، به راحتی خودکار می شوند و به حداقل مداخله اپراتور نیاز دارند.

اصل کار

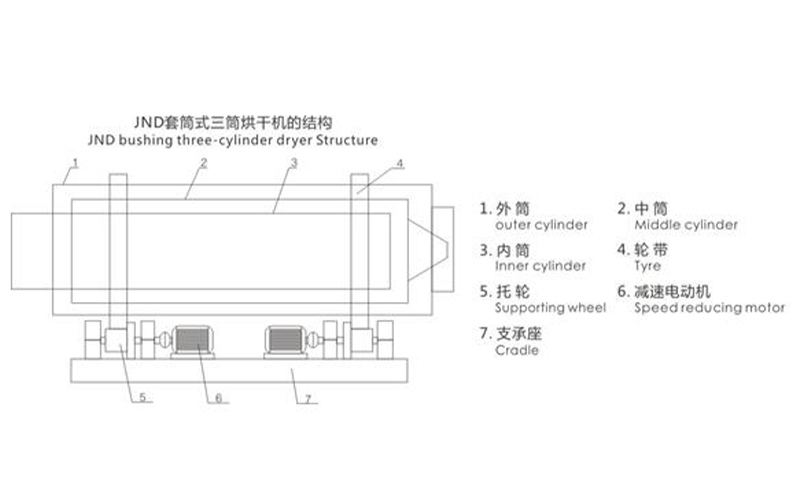

فرآیند خشک کردن یک خشک کن تلسکوپی سه درام به شرح زیر است: موادی که قرار است خشک شوند به درام داخلی خشک کن در انتهای تغذیه وارد می شوند. مواد از طریق صفحه راهنمای مارپیچی داخل درام که مجهز به صفحات مارپیچی متعدد بالابر است وارد درام داخلی می شود. همانطور که درام می چرخد، مواد به طور مداوم بلند شده و توسط صفحات بالابر به صورت طولی حرکت می کنند. با رسیدن به انتهای چپ درام داخلی، مواد تحت وزن خود به درام میانی می افتند. با عبور از صفحات راهنما، چرخش درام، مواد را به داخل درام میانی برمی گرداند. صفحات بالابر در درام میانی، مواد را به سمت راست حرکت می دهند تا زمانی که به انتهای سمت راست درام میانی برسند، جایی که تحت وزن خود در درام بیرونی می افتد. به طور مشابه، صفحات بالابر مارپیچی در درام بیرونی مواد را منحرف می کنند و آن را به سمت چپ حرکت می دهند تا به انتهای چپ درام بیرونی برسد. صفحات راهنما سپس مواد را داخل درام تخلیه می ریزند. سه درام متحدالمرکز (1، 2 و 3) بدنه خشک کن مجهز به تعداد و زوایای مختلف صفحات بالابر مارپیچ منحنی است. صفحات راهنما در انتهای هر درام قرار دارند. بدنه اصلی خشک کن سه درام تلسکوپی توسط دو موتور کاهش 6 هدایت می شود که هر کدام دو غلتک محرک 5 را در هر انتها به حرکت در می آورد و باعث می شود تسمه 4 به دور مرکز خود بچرخد. هنگامی که ماده مرطوب از طریق فیدر (لوله ورودی) به ورودی درام داخلی 3 وارد می شود، به سرعت توسط یک صفحه راهنمای مارپیچی به سمت صفحه بالابر مارپیچی رانده می شود. همانطور که درام می چرخد، مواد توسط صفحه بالابر مارپیچی داخل درام بلند می شوند، به طور مداوم غلت می زنند، پراکنده می شوند و به صورت طولی به سمت انتهای تخلیه حرکت می کنند. به طور همزمان، هوای گرم از کوره انفجار داغ به طور متوالی وارد درام داخلی 3، درام میانی 2 و درام بیرونی 1 می شود و تحت تبادل حرارت شدید با مواد قرار می گیرد. از آنجا که ورق فولادی فلزی گرما را سریعتر از ماده خشک شده هدایت می کند، ابتدا صفحه فولادی و صفحه بالابر گرم می شوند. سپس این گرما از طریق رسانایی و تابش به ماده منتقل می شود. دمای مواد گرم شده افزایش می یابد. هنگامی که دما به حدی می رسد که آب تبخیر می شود، بخار آب از مواد جدا می شود و به همراه دود از یک غبارگیر عبور می کند و در جو تخلیه می شود و به این ترتیب اثر خشک شدن مورد نظر حاصل می شود.

مشخصات فنی
